Exemples du manuel d'initiation au moulage : LEXIQUE
Page 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
LEXIQUE : ARMATURES
![]()
Filets à légumes à noyer entre 2 couches de plâtre.
|
![]()
Option : couche finale à la colle pour carreaux en plâtre.
|
![]()
Poignées en fer à béton et solidarisées avec des filets.
|
![]()
Variations pour habiller des rondeaux avec du plâtre.
|
LEXIQUE : ASSEMBLER
![]()
Avec un tube + long que le modèle (axe rigide).
|
![]()
Le tube est enfoncé dans le piston en terre ferme (collé au savon).
|
![]()
Avec un clou comme axe rigide pour un modèle mou.
|
![]()
Coincer des paires de tenons entre 2 pré-éclatés.
|
LEXIQUE : CHASSES
![]()
En réserve à la terre (mortaises et plan de joint préservés).
|
![]()
Idem, + 2 tubes centreurs pour + de précision à l’emboutissage des pièces.
|
![]()
Chasse creusée sur 1 partie du moule pour tirer un modèle en plâtre (cf. D4)
|
LEXIQUE : COFFRAGE À LA TERRE
![]()
Coffrage avec bandes épaisses.
|
![]()
Coffrage avec une plaque ferme pour suivre la forme du modèle.
|
![]()
Coffrage en bandes de terre étayées par des renforts en terre.
|
![]()
Coffrage partiel pour délimiter une mise en forme à la main.
|
LEXIQUE : COFFRAGE à la terre tournée - MàJ. OCTOBRE 2008 (Arnold ANNEN - Démo. BANDOL 2008)
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
LEXIQUE : COFFRAGE AVEC CERCE
![]()
Cerce en zinc ou plastique + pinces (extrémités) + adhésif de peintre large (int.+ ext.).
|
![]()
Cerce en PVC sciée sur toute sa hauteur pour le démoulage !
|
![]()
Cerce ovalisée temporairement.
|
![]()
Cerce enfoncée directement dans un enterrage trop grand.
|
LEXIQUE : COFFRAGE AVEC CERCE sans base d'appui
![]() |
![]() |
![]() |
![]() |
LEXIQUE : COFFRAGE AVEC DES PLANCHES
![]() |
![]() |
![]() |
![]() |
LEXIQUE : COFFRAGE EN HAUTEUR
![]()
Avec des bandes de terre étayées par des renforts en terre.
|
![]()
Avec des planches calées sur des briques.
|
LEXIQUE : CONTRE DEPOUILLES volontaires - Membrane barbotine en guise d'élastomère (bol)
(démo. BANDOL 2008)
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
LEXIQUE : DÉMOULAGE
![]()
Planter un grand clou dans le modèle pour avoir une prise sur le modèle et faire levier en tenant le moule.
|
![]()
Prévoir une vis pour avoir prise sur le modèle au démoulage.
|
![]()
Forcer l’ouverture d’un éclaté.
|
![]()
Créer des poignées avec 2 trous pour y placer 2 tiges rigides.
|
![]()
Avec le tranchant pour ouvrir un moule à petits coups de marteau.
|
![]()
Ouverture forcée avec un bout de bois (augmente le volume d’un modèle en terre sacrifié).
|
![]()
Ouverture forcée avec un coin (augmente le volume d’un modèle en plâtre sacrifié).
|
![]()
Avec l’air comprimé, en retenant le modèle avec la main libre.
|
LEXIQUE : DÉPOUILLE (ligne de)
![]() Au compas (sur une « pastille »). |
![]() Avec l'équerre sur modèle dur et sec (avec une mine de crayon fixée dessus). |
![]() Au réglet : transfert avec 2 équerres. |
![]()
Au trusquin : modèle calé d’équerre.
|
LEXIQUE : ENTERRAGE (pseudo direct et indirect)
![]()
Direct : modèle collé dans un angle du coffrage. |
![]() Direct : modèle posé sur la table. |
![]() Indirect : ½ modèle + ½ piston en terre (coupés en 2). |
![]() Indirect : modèle centré sur son piston pour moule éclaté (ou autre). |
LEXIQUE : ENTERRAGE à la terre
![]()
Pour bien suivre les contours d’un modèle dur (biscuit).
|
![]()
Sur une plaque d’appui pour faciliter les manipulations et le coffrage.
|
![]()
En suivant les ondulations imposées par le modèle.
|
![]()
À la barbotine pour bloquer et jointer une anse posée sur 3 bouts de terre dans l’enterrage en plâtre (ou glacis).
|
LEXIQUE : ENTERRAGE à la terre vertical (bougeoir) - MàJ août 2009 (stage DIEULEFIT 2009)
LEXIQUE : ENTERRAGE AU PLÂTRE (variante plaques)
![]()
Modèle dont l’enterrage à la terre est contre-indiqué !
|
![]()
Utiliser des plaques en plâtre taillées, calées et collées si besoin.
|
![]()
Enterrage + modèle prêt à coffrer. |
![]()
Graphisme sur polyèdres, recherche et décor sur faïence.
|
![]()

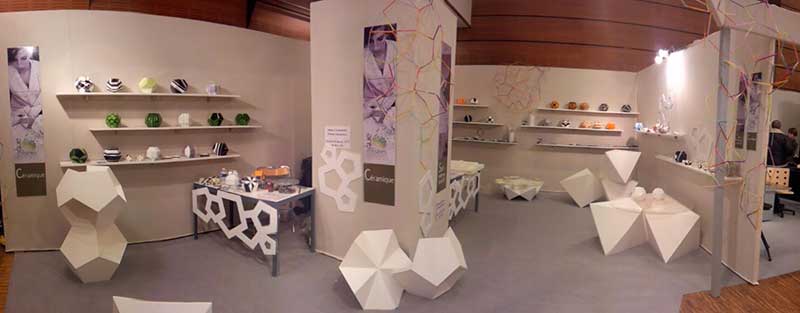

Carrousel du Louvre 2012 : Stand ateliers Céramique et Staff sur le thème du polyèdre, lycée du Gué à Tresmes (77).
|
LEXIQUE : ÉTANCHÉITÉ DU COFFRAGE
![]()
Improviser un blocage sans plaque d’appui (barres + sangles + plan de travail intermédiaire).
|
![]()
Cumul : blocage à la sangle à cliquet + terre + ruban adhésif.
|
![]()
Sans base d’appui, du poids en rapport avec la pression à subir !
|
![]()
Coffrage en hauteur : étanchéité à l’intérieur quand c’est possible.
|
LEXIQUE : MODÈLES EXISTANTS (Attention au plagiat : surmoulage pur et simple !)
![]()
Modèle éphémère en papier à dessin, éventuellement imperméabilisé (cf. modèle creux).
|
![]()
Modèle en plastique semi-rigide (cf. modèle creux).
|
![]()
Modèle en paille tressée (cf. modèle creux).
|
![]()
Forme en verre : pas d’agent de démoulage (cf. modèle creux).
|
LEXIQUE : MODÈLE CREUX (REMPLIR UN)
![]()
Au plâtre, pour figer le modèle (et solidariser le piston) ; cf. D1.
|
![]()
Avec du gravier fin (crayon = axe rigide) + bouchon à la terre.
|
![]()
Avec du sable sec, au moment du moulage, pour lester le modèle creux jusqu’à la ligne de dépouille. |
![]()
À la terre, s’il sera facile d’en libérer le modèle après moulage. |
LEXIQUE : JOINTURE
![]() ![]() ![]()
Barbotine diluée pour jointer l’interstice entre un modèle et son moule avant le savonnage enlever le surplus !
|
![]() Caler parfaitement un modèle.
|
LEXIQUE : MODÈLE EN TERRE CRUE
![]()
Créer un modèle en terre crue permet de prendre son temps.
|
![]()
Modèle protégé par un plastique et calé avant l’enterrage.
|
![]()
Modèle coupé en 2 à l’archer (guillotine improvisée).
|
![]()
Assembler aisément des parties (piston cloué sur son modèle).
|
LEXIQUE : MODÈLE EN TERRE CRUE TOURNÉE
![]()
Modèle plein en bosse = moule en creux (est. ou coul.).
|
![]()
Mise en forme sur rondeau.
|
![]()
Éviter toute déformation du modèle en coffrant sur le tour.
|
![]()
Pièce tournée épaisse à remplir au plâtre pour la rigidifier.
|
LEXIQUE : NOYAU-MÈRE avec membrane en barbotine (têtes)
MàJ Nov. 2008 (Form. Raelyn LARSON - DIEULEFIT 2008)
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
LEXIQUE : PISTON OU BOUCHON DE COULÉE
![]()
Piston en retrait (+ petit que le modèle de l’épaisseur voulue).
|
![]()
Piston en déport (+ grand que le modèle = varier l’épaisseur).
|
![]()
Le piston compense et intègre une différence de hauteur.
|
![]()
Piston en déport sur le modèle et d’évasement sous le modèle (renforce une zone fragilisée).
|
![]() ![]()
Gobelet plein de terre en guise de piston (avant découpe), + piston d’évasement en terre (± 45°) pour renforcer une zone du moule. Photo 2 : Piston cloué suspendu sur le modèle (prêt à mouler). |
![]()
Moule avec fond pour lequel on a utilisé un piston d’évasement.
|
![]()
Piston + long = facile à enlever.
|
LEXIQUE : PLÂTRE - LA COULÉE
![]()
Utiliser un seau à bec verseur. Idéal, seau panier au-delà de 4 L.
|
![]()
Couler au point le + bas. C’est le plâtre qui va chercher la forme.
|
![]()
Plusieurs parties en 1 coulée : couler à cheval sur la radio. Idéal, radio en V renversé ( Λ ).
|
![]()
Avec une passoire en plastique en présence de grumeaux.
|
LEXIQUE : RÉSERVE MOBILE OU NOURRICE
![]()
Ronde en plâtre, sortie de sa matrice (ou tournée en faïence).
|
![]()
Bricolée avec 1 cerce et 1 seau en plastique lesté à la terre.
|
![]()
En plâtre (ou biscuit de faïence), sa forme répond aux besoins.
|
![]()
Utiliser à l’endroit ou à l’envers, mais tenue d’une main le temps de couler la barbotine.
|
LEXIQUE : "SAVON-NAGE"
![]() Tirage sur mère de moule inutilisée depuis longtemps (savon dégradé). |
![]() Détail des dégâts possibles. |
![]()
Tirage sur mère de moule neuve (savon de l’atelier responsable). |
![]() Détail des dégâts constatés. |
LEXIQUE : TENONS
![]() |
![]() |
![]() |
![]() |
